हल्का ग्रे टाइटेनियम फाइबर फील्ड 50-90% फिल्टर रेटिंग गैस प्रसार परत पीईएम में

पीईएम में हल्का ग्रे टाइटेनियम फाइबर फील्ड 50-90% फिल्टर रेटिंग-गैस डिफ्यूजन परत

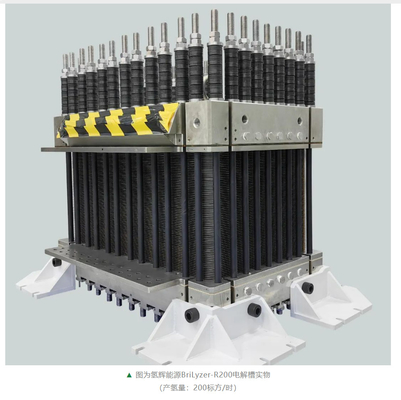

एक प्रोटॉन एक्सचेंज झिल्ली (पीईएम) पानी इलेक्ट्रोलाइज़र की संरचना में आमतौर पर कई घटक होते हैं जो पानी के विभाजन की विद्युत रासायनिक प्रक्रिया को सुविधाजनक बनाने के लिए एक साथ काम करते हैं।यहाँ एक पीईएम पानी इलेक्ट्रोलाइज़र की संरचना का एक सामान्य अवलोकन है:

इलेक्ट्रोलाइट झिल्ली: पीईएम जल इलेक्ट्रोलाइज़र में एक पतली, ठोस बहुलक इलेक्ट्रोलाइट झिल्ली होती है। यह झिल्ली इलेक्ट्रॉनों के पारित होने को रोकते हुए प्रोटॉन (एच + आयनों) का चयन करती है।यह एनोड और कैथोड डिब्बों को अलग करता है और एनोड से कैथोड तक प्रोटॉन के परिवहन की अनुमति देता है.

एनोड: एनोड आमतौर पर कार्बन फाइबर या कार्बन पेपर जैसी छिद्रित, प्रवाहकीय सामग्री से बना होता है। यह विद्युत रासायनिक प्रतिक्रियाओं के लिए एक बड़ा सतह क्षेत्र प्रदान करता है।एनोड एक उत्प्रेरक के साथ लेपित है, अक्सर प्लेटिनम या अन्य कीमती धातुओं पर आधारित होता है, जो पानी के अणुओं की ऑक्सीकरण प्रतिक्रिया को बढ़ाता है।

कैथोड: कैथोड भी छिद्रपूर्ण, प्रवाहकीय सामग्री से बना होता है और इसे उत्प्रेरक से ढंका जाता है।कैथोड पर उत्प्रेरक हाइड्रोजन गैस का उत्पादन करने के लिए प्रोटॉन और इलेक्ट्रॉनों की कमी प्रतिक्रिया को सुविधाजनक बनाता हैएनोड की तरह ही प्लेटिनम या अन्य कीमती धातुओं का भी उत्प्रेरक के रूप में प्रयोग किया जाता है।

द्विध्रुवीय प्लेटें: द्विध्रुवीय प्लेटें झिल्ली के दोनों ओर स्थित होती हैं और इलेक्ट्रोलाइज़र को संरचनात्मक समर्थन प्रदान करती हैं। वे वर्तमान कलेक्टर के रूप में भी कार्य करती हैं,विद्युत धारा को इलेक्ट्रोड सतहों पर समान रूप से वितरित करना.

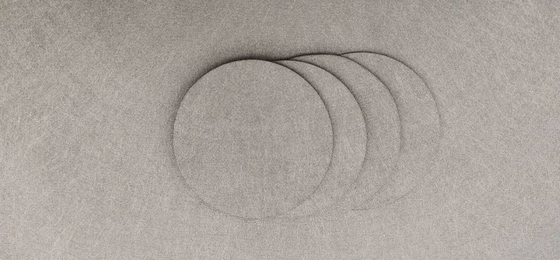

गैस विसारण परतेंः गैस विसारण परतें आमतौर पर इलेक्ट्रोड और द्विध्रुवीय प्लेटों के बीच रखी जाती हैं।ये परतें इलेक्ट्रोड सतहों पर गैस को समान रूप से वितरित करने में मदद करती हैं और उत्पन्न हाइड्रोजन और ऑक्सीजन गैसों के लिए सेल से बाहर निकलने के लिए मार्ग प्रदान करती हैं,हमारे टाइटेनियम फाइबर फील्ड गैस प्रसार परतों के रूप में सबसे अच्छी सामग्री है, यह तीन आयामी नेटवर्क छिद्रयुक्त संरचना, उच्च छिद्र, बहुत बड़ा सतह क्षेत्र, समान छिद्र आकार वितरण है,मजबूत संक्षारण प्रतिरोध और अच्छा पानीपारगम्यता।

गैस चैनल: इलेक्ट्रोलाइज़र में द्विध्रुवीय प्लेटों के भीतर चैनल या प्रवाह क्षेत्र शामिल होते हैं ताकि प्रतिक्रियाशील गैसों (हाइड्रोजन और ऑक्सीजन) का प्रवाह संभव हो सके और उत्पाद गैसों को हटाने में आसानी हो सके।

पानी की आपूर्ति और शीतलन प्रणाली: एक पीईएम पानी इलेक्ट्रोलाइज़र को एनोड डिब्बे में पानी की आपूर्ति करने के लिए पानी की आपूर्ति प्रणाली की आवश्यकता होती है।विद्युत संश्लेषण प्रक्रिया के दौरान उत्पन्न गर्मी को दूर करने के लिए शीतलन प्रणालियों का उपयोग किया जा सकता है.

कुल मिलाकर, the structure of a PEM water electrolyzer is designed to optimize the electrochemical reactions at the anode and cathode while maintaining the separation of gases and efficient proton conduction through the membraneयह संरचना विद्युत इनपुट का उपयोग करके पानी से हाइड्रोजन गैस के कुशल उत्पादन को सक्षम करती है।
